Rabel 600 Super Thermal L&S
Ανασυρόμενο Σύστημα έως 200Kg
Το ανασυρόμενο σύστημα Rabel 600 Super Thermal Lift & Slide είναι ιδανικό για έργα στα οποία απαιτούνται κορυφαίες επιδόσεις και αντοχή στο χρόνο, σε συνδυασμό με τη μικρότερη απαιτούμενη δύναμη λειτουργίας. Η κύλιση παραμένει ομαλή και ανάλαφρη μέχρι και 200 κιλά ανά φύλλο. Κατά το χρόνο που η πόρτα παραμένει κλειστή, το φύλλο καταλαμβάνει τη θέση παρκαρίσματος απελευθερώνοντας έτσι τα ροδάκια και το μηχανισμό από το βάρος, επεκτείνοντας με αυτό τον τρόπο την ωφέλιμη ζωή του συστήματος. Στη θέση παρκαρίσματος, το φύλλο σφραγίζει στον οδηγό με τέσσερα λάστιχα στεγάνωσης, τα οποία είναι διπλάσια σε σύγκριση με άλλα ανασυρόμενα συστήματα, πετυχαίνοντας έτσι κορυφαίες επιδόσεις σε ακραίες καιρικές συνθήκες.
Η δυνατότητα κατασκευής πόρτων μέχρι και 3,0 ύψος καθώς και η συγκριτικά επίπεδη κάτω κάσα, καλύπτoυν τις απαιτήσεις των πλείστων έργων με μεγάλα ανοίγματα.
Στην απλή του έκδοση ενσωματώνει μία εξειδικευμένη κλειδαριά πολλαπλών σημείων, η οποία ικανοποιεί τις πιο αυστηρές προδιαγραφές ασφάλειας έναντι διάρρηξης. Η κλειδαριά συνοδεύεται με μία πλήρη συλλογή υψηλού σχεδιασμού (design) χειρολαβές, καθώς και χωνευτές λαβές. Υποστηρίζει όλες τις κοινές τυπολογίες καθώς και γωνιακές κατασκευές 90 μοιρών, χωρίς σταθερό στύλο. Ενσωματώνει ένα καινοτόμο υπόγειο σύστημα απορροής υδάτων υψηλής απόδοσης. Έχοντας πλάτος φύλλου στα 60μμ, υπάρχει η δυνατότητα χρήσης πολύ χονδρών ακουστικών διπλών υαλοπινάκων για σκοπούς ηχομόνωσης καθώς και τριπλών υαλοπινάκων για περισσότερη θερμομόνωση. Όλα αυτά τα χαρακτηριστικά και οι υψηλές επιδόσεις έχουν επιτευχθεί με το φύλλο και το γάντζο να μην ξεπερνούν τα 80 χιλιοστά συνολικού πλάτους.

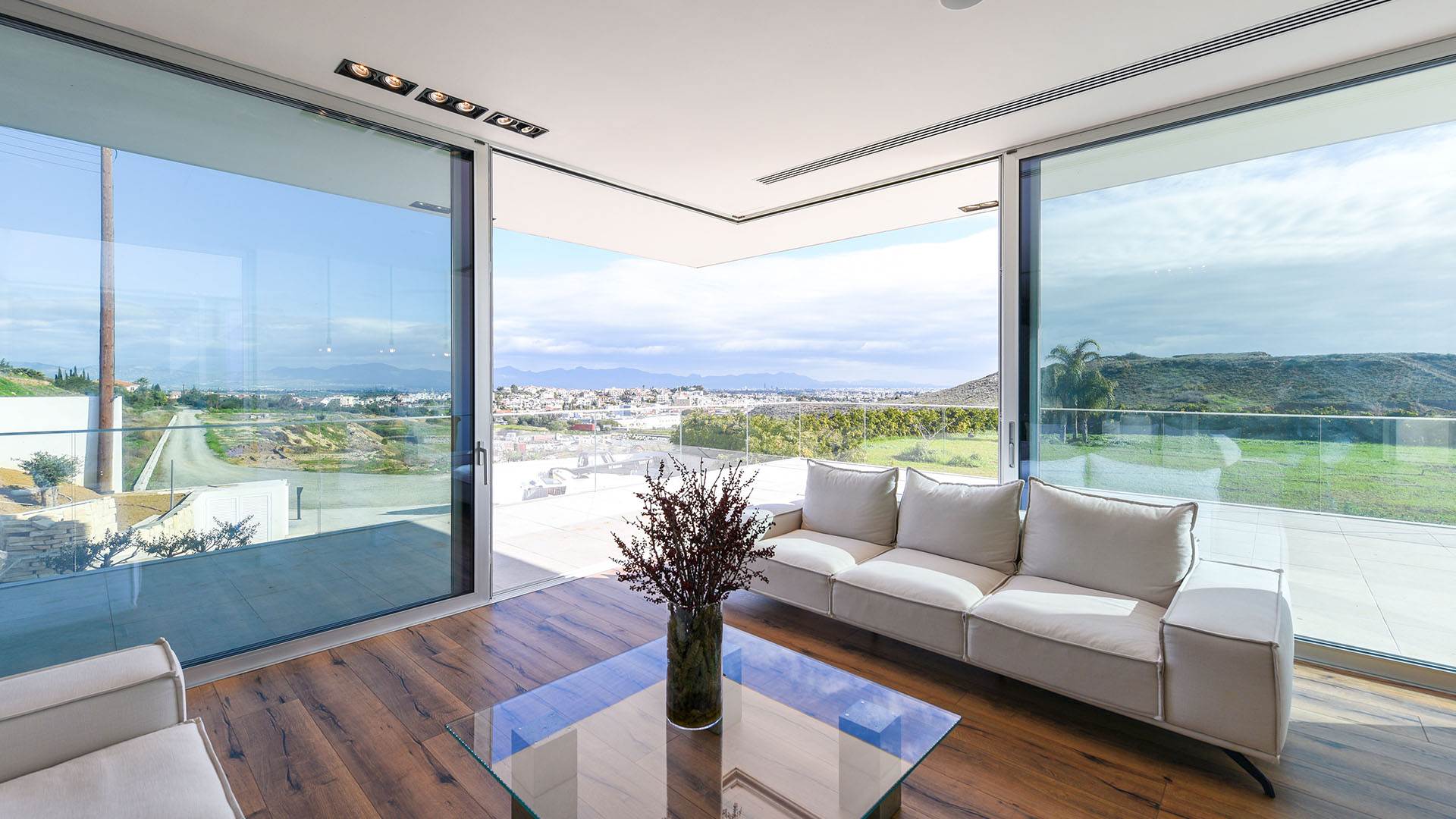

Όλα τα συρόμενα στην οικογένεια των συστημάτων Rabel 60, 600, 6000 Super Thermal, έχουν τη δυνατότητα κατασκευής γωνιακής πόρτας 90 μοιρών, χωρίς σταθερό στύλο. Η κατασκευή έχει βελτιστοποιηθεί έτσι ώστε ο γωνιακός στύλος να μην είναι ορατός κοιτάζοντας προς την εσωτερική γωνία, και έτσι διατηρεί την ίδια αρχιτεκτονική συμμετρία με την υπόλοιπη κατασκευή. Επίσης, κατασκευαστικά υποστηρίζεται η γωνιακή κατασκευή προς τα μέσα αλλά και προς τα έξω, δίνοντας τη δυνατότητα υλοποίησης συνεχόμενων πόρτων σε σχήμα «Ζ».
Οι super thermal επιδόσεις καθώς και η πολύ ψηλή αεροστεγανότητα, καθιστούν τα Rabel 600 Super Thermal L&S ιδανική επιλογή για χρήση σε παθητικά / μηδενικής κατανάλωσης ενέργειας κτίρια.
Τεχνικές Προδιαγραφές
| Τεχνικά Χαρακτηριστικά | ||
| Ύψος κάσας | 49 mm | |
| Ορατό πλάτος κάσας | 80 mm | |
| Ύψος φύλλου | 80 mm | |
| Βάθος φύλλου | 60 mm | |
| Ορατό πλάτος φύλλου | 60 mm | |
| Ορατό πλάτος γάντζου (μεσαία τομή) | 80 mm | |
| Τύπος ανοίγματος | Lift & Slide | |
| Μέγιστο βάρος φύλλου | 200* Kg | |
| ∆υνατότητα πλάτους υάλωσης | 34 / 40 mm | |
| Μέγιστος αριθμός κλειδωμάτων | 4/5 | |
| Πλάτος θερμοδιακοπής | 24 / 64 mm | |
| Τύπος σφραγίσματος | 4 Gaskets | |
| * Το μέγιστο των διαστάσεων της κατασκευής, καθορίζεται από τον κατασκευαστή αναλόγως της τυπολογίας και των συνθηκών του έργου | ||
Αποδόσεις | ||
| Θερμοπερατότητα κατασκευής EN ISO 10077-2 (Uw) | ≥1.3 W/(m2K) | |
