Rabel 8400 Slim Super Thermal
Minimal / Super Slim Ανοιγόμενο Σύστημα Παραθύρου

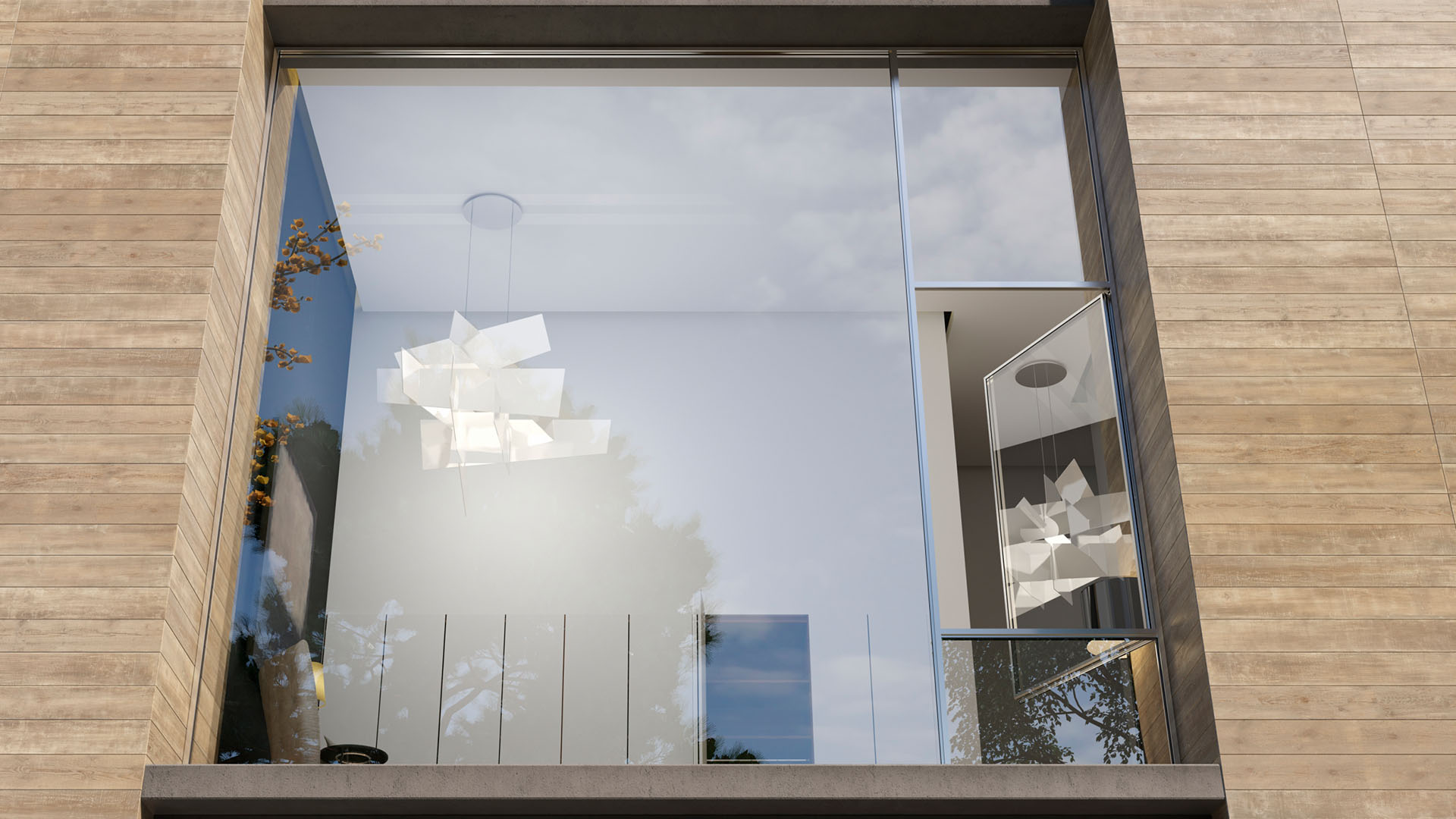

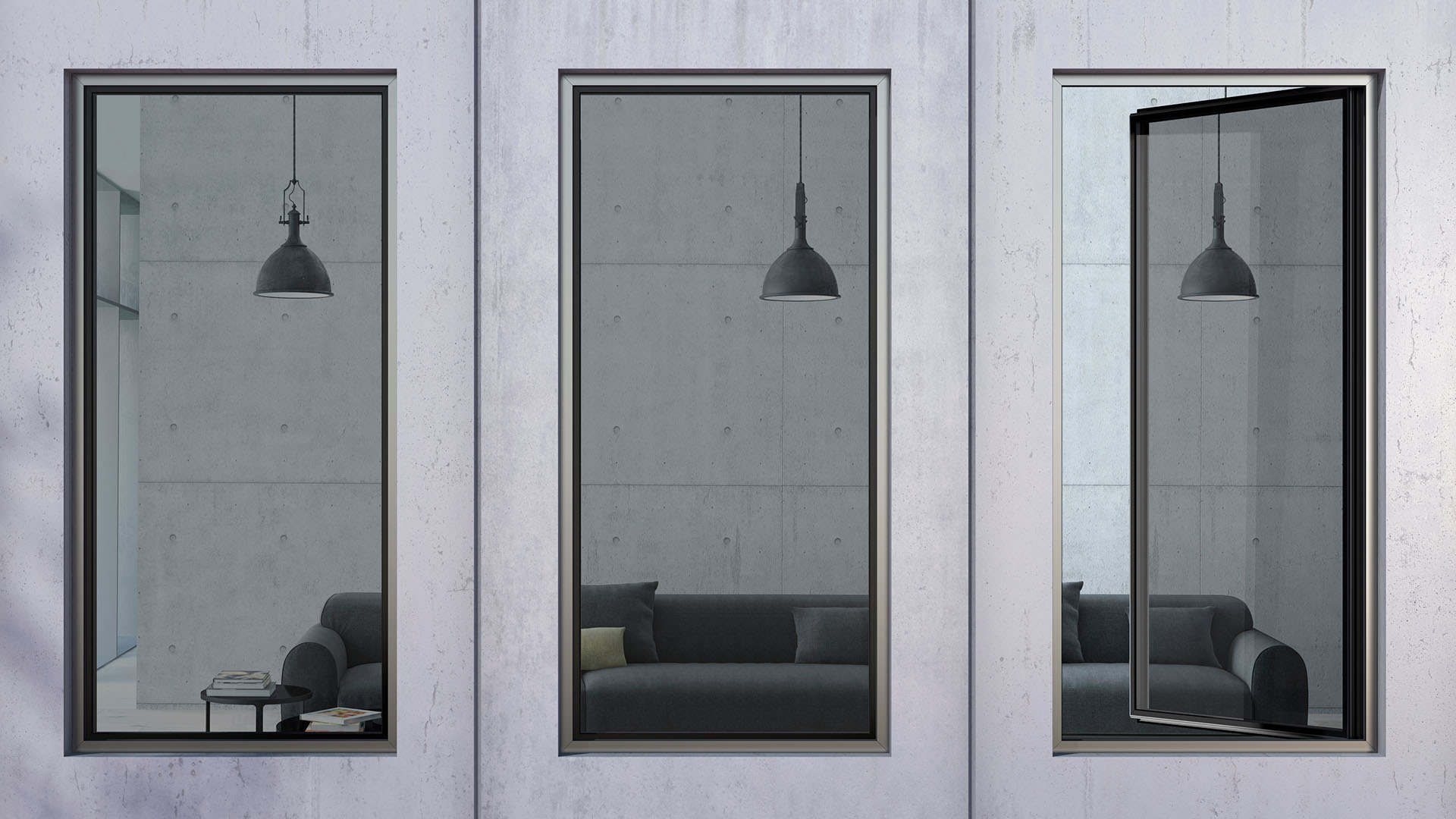

Το ανοιγόμενο σύστημα Rabel 8400 Minimal / Super Slim Thermal έχει την δυνατότητα να κατασκευάσει Super slim παράθυρα τα οποία αισθητικά μπορούν να συνδυαστούν με Super Slim συρόμενα για χρήση σε μινιμαλιστικά κτήρια. Το εξωτερικό ορατό πλάτος έχει περιοριστεί στα 31 μμ προσφέροντας ένα αόρατο παράθυρο. Το πολύ μικρό πλάτος των προφίλ έχει δώσει την δυνατότητα κατασκευής σύνθετων προσόψεων διατηρώντας ορατό πλάτος προφίλ 31-35μμ.
Διαμέσου του καινοτόμου σχεδιασμού έχει επιτευχθεί ένα κρυφό σύστημα απορροής υδάτων χωρίς ορατές τρύπες η πλαστικά καπάκια. Το σύστημα διαθέτη πρόνοια για ένωση στην τοιχοποιία χωρίς την χρήση κορνίζας. Ιδιαίτερη προσοχή έχει δοθεί στην στεγάνωση με τον εξωτερικό τοίχο έτσι ώστε τα υλικά σφράγισης να μην είναι ορατά. Βελτιώνοντάς περαιτέρω την αισθητική οι ενώσεις στα πυχάκια έχουν περιοριστεί στο ελάχιστο διαμέσου του σχεδιασμού.
Ο βασικός εξοπλισμός περιέχει κρυφό μηχανισμό σε συνδυασμό με μία μεγάλη επιλογή χειρολαβών. Όλες οι κοινές τυπολογίες έχουν διευθετηθεί και είναι διαθέσιμες σε τετράγωνο σχεδιασμό. Προαιρετικά το σύστημα διατίθεται με αντιδιαρρηκτικό μηχανισμό περιμετρικού κλειδώματος και επιλογή ηχομονωτικού υαλοπίνακα ασφαλείας μέχρι και 51 dB.
Τεχνικές Προδιαγραφές
| Τεχνικά Χαρακτηριστικά | ||
| Ύψος κάσας | 38 mm | |
| Βάθος κάσας | 84 mm | |
| Ύψος φύλλου | 49 mm | |
| Βάθος φύλλου | 70 mm | |
| Εξωτερική εντύπωση όψης κάσα-με-φύλλο | 31 mm | |
| Εσωτερική εντύπωση όψης κάσα-με-φύλλο | 49 mm | |
| Εξωτερική εντύπωση όψης T-με-φύλλο | 36 mm | |
| Εσωτερική εντύπωση όψης T-με-φύλλο | 49 mm | |
| Τύπος ανοίγματος | Hinged Concealed | |
| Μέγιστο πλάτος φύλλου | 1.6 m | |
| Μέγιστο ύψος φύλλου | 2.4 m | |
| Μέγιστο βάρος φύλλου | 150 Kg | |
| ∆υνατότητα πλάτους υάλωσης | 32 mm | |
| Μέγιστος αριθμός κλειδωμάτων | 9 | |
| Πλάτος θερμοδιακοπής | 17 / 20 mm | |
| Τύπος σφραγίσματος | 3 Gaskets | |
Αποδόσεις | ||
| Θερμοπερατότητα κατασκευής EN ISO 10077-2 (Uw) | ≥ 1.2 W/(m2K) | |
