Rabel 14010
Σύστημα κινητικής πρόσοψης οριζόντιας ανοιγόμενης σκίασης

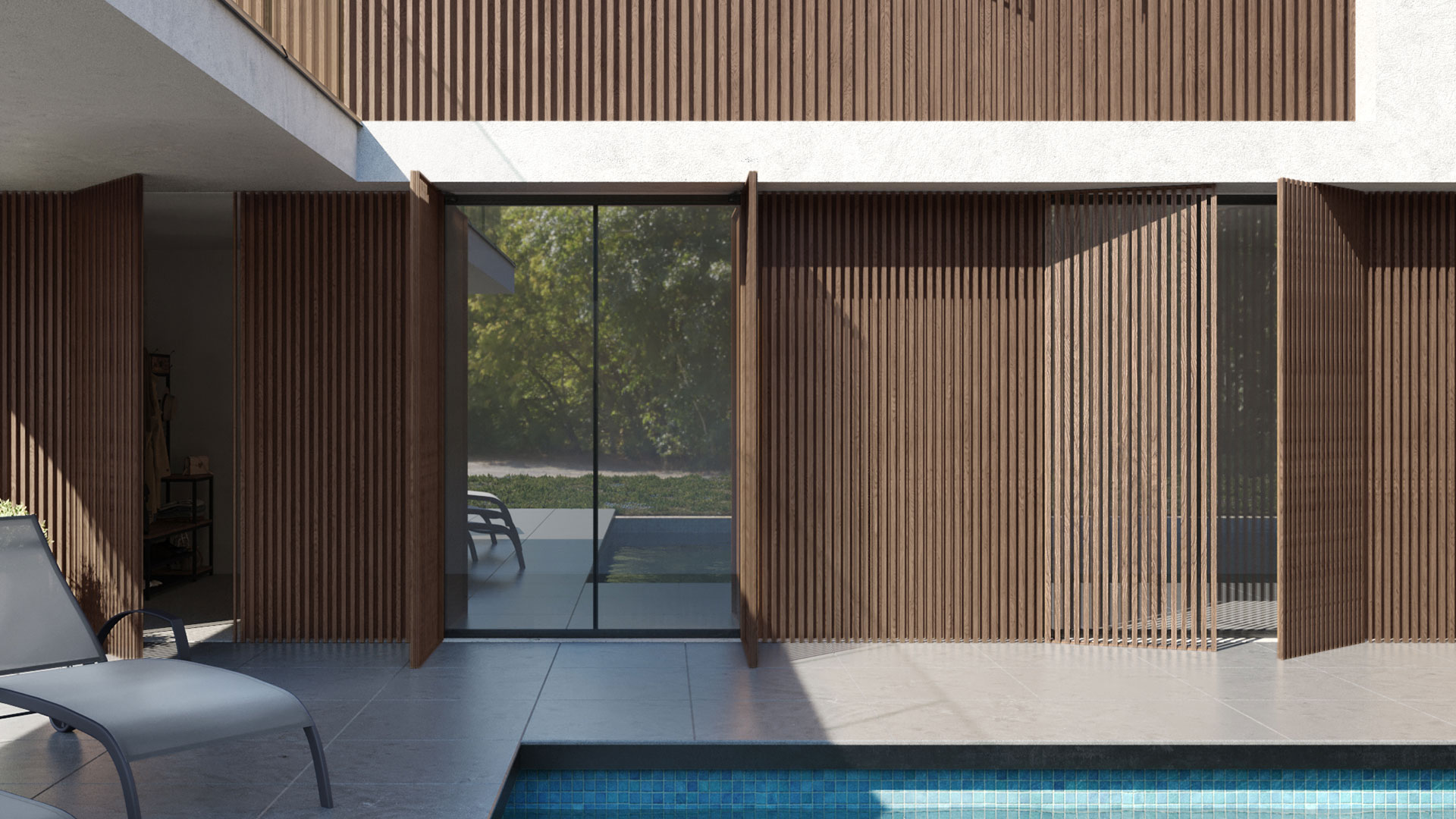

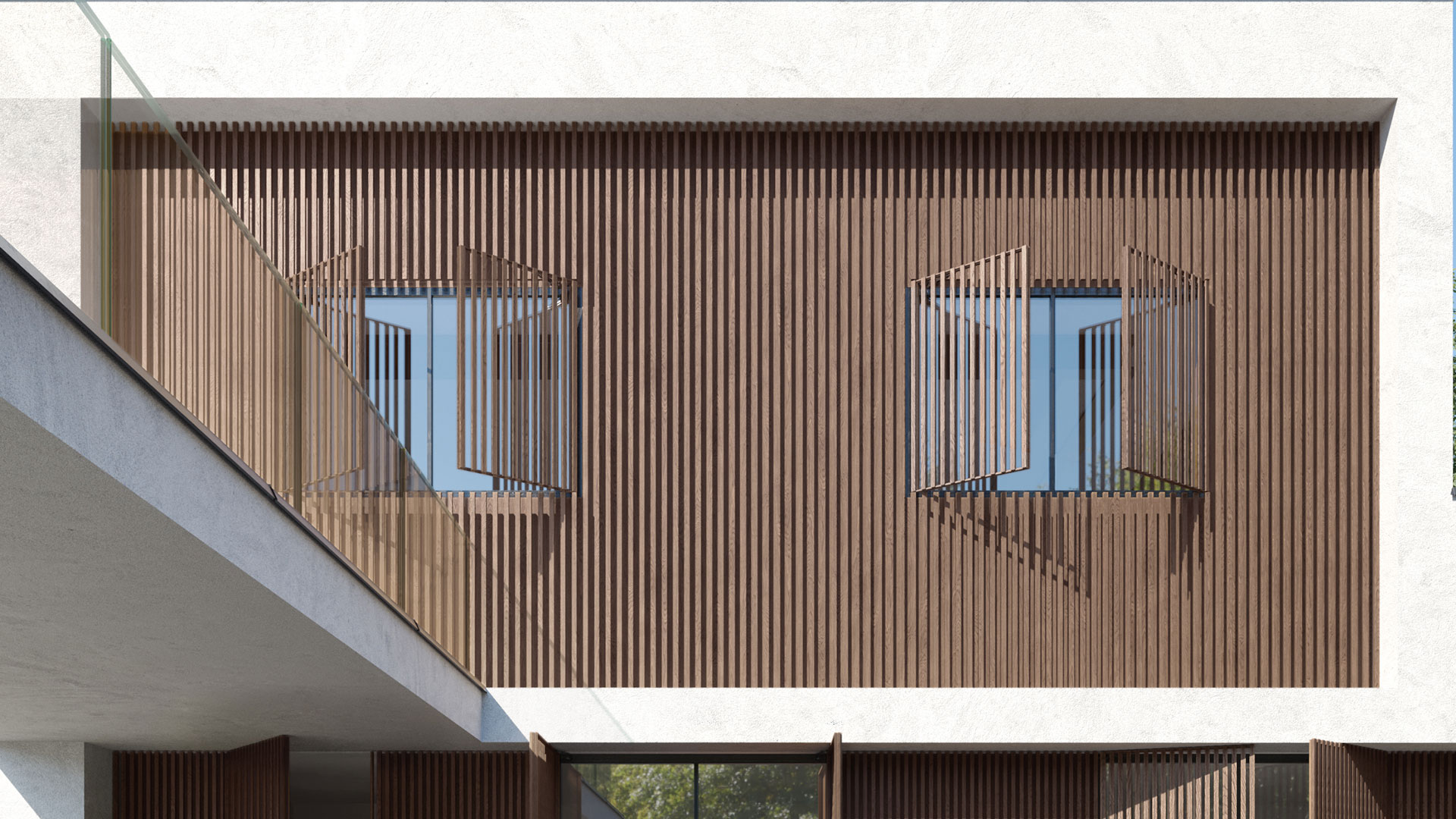

Το Rabel 14010 είναι ένα σύστημα ανοιγόμενης πρόσοψης σκίασης κίνησης σε οριζόντιο άξονα. Το σύστημα έχει την δυνατότητα κατασκευής χειροκίνητων η ηλεκτροκίνητων φύλων. Οι δυνατότητες του συστήματος είναι κατασκευή ενός η δύο φύλλων ανά σκίαστρο. Φύλλα μέγιστου πλάτους 1,2 και 5 μέτρα ύψος μπορούν να υλοποιηθούν δίνοντας την δυνατότητα κάλυψης των πλακών του κτιρίου. Τα φύλλα περιστρέφονται με την χρήση μεντεσέ ο οποίος στερεώνεται σε κάθετο πλαίσιο.

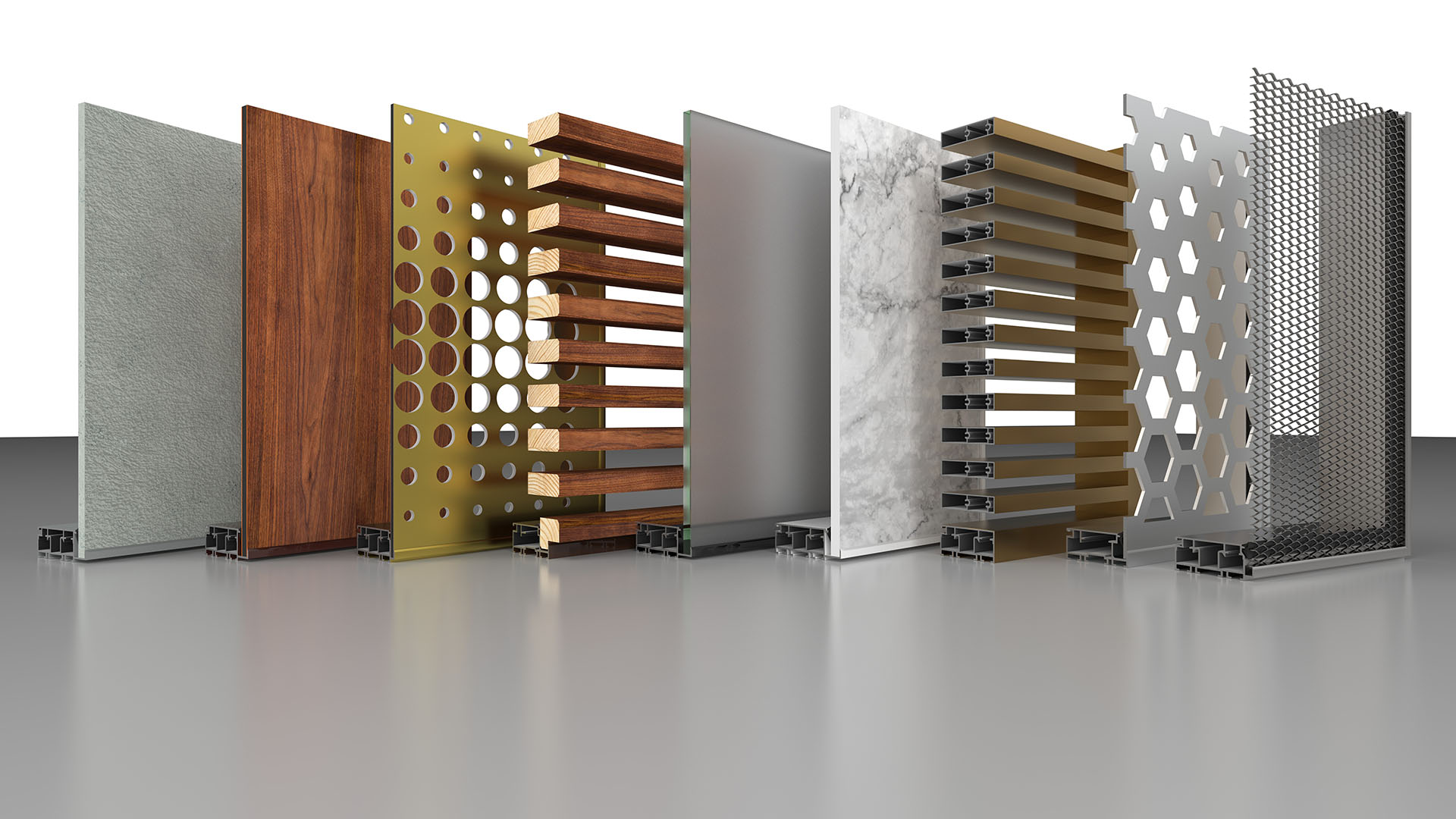

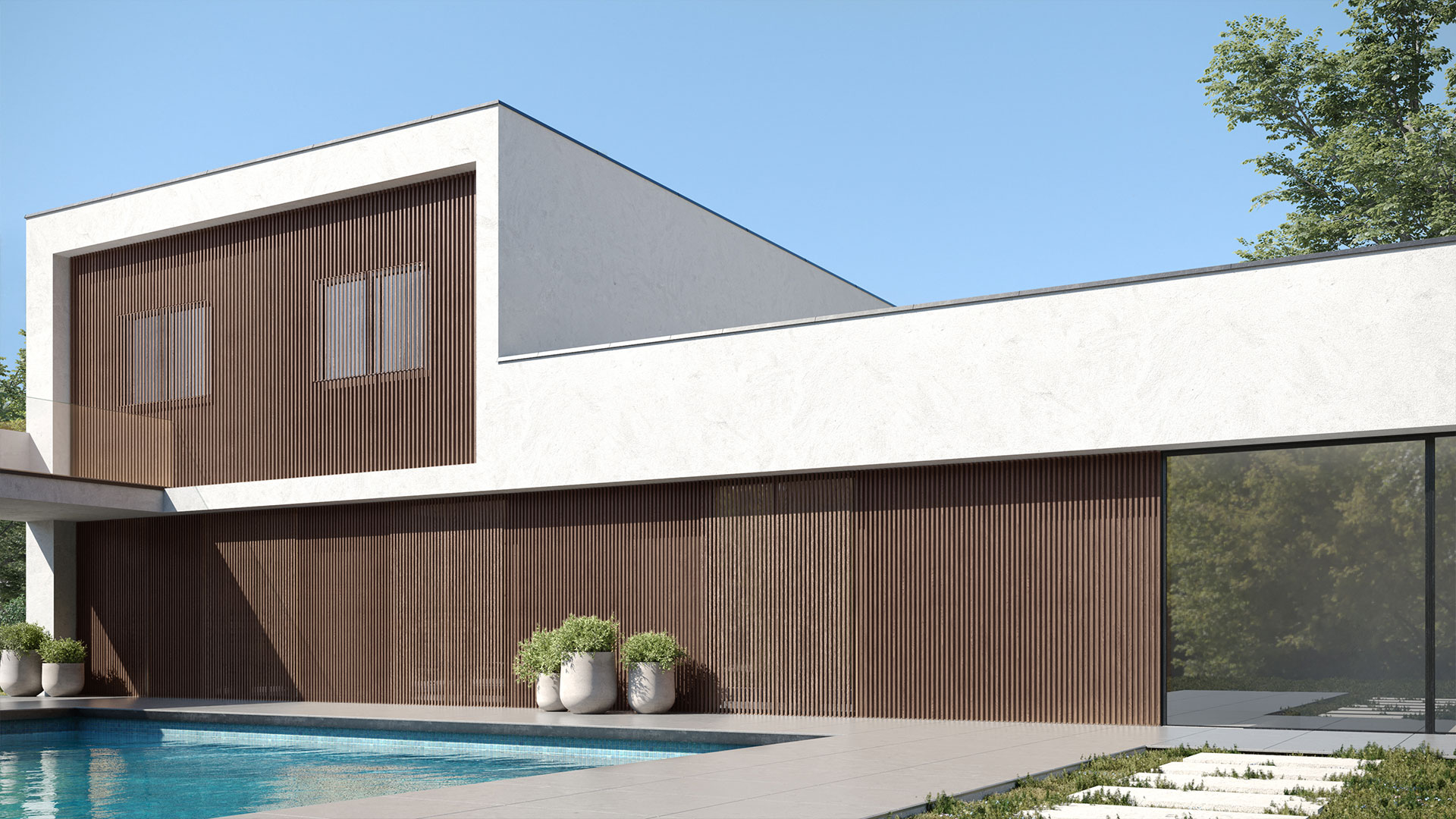

Το σύστημα έχει σχεδιαστεί έτσι ώστε να ενσωματώνεται πλήρως στην εξωτερική όψη του κτιρίου πετυχαίνοντας ένα ενιαίο αποτέλεσμα. Πολυάριθμες εκδώσεις είναι διαθέσιμες για χρήση σε συνδυασμό με fiber cement, HPL, συνθετικά φύλλα, ξύλο, γυαλί, κεραμικό καθώς και μεταλλικά φύλλα. Έχοντας λάβει τις απαραίτητες πρόνοιες το υλικό κάλυψης του κτιρίου μπορεί να χρησιμοποιηθεί και στο σκίαστρο. Επιπλέων υπάρχει η δυνατότητα χρήσης οριζόντιων η κάθετων περσίδων.
Στον βασικό εξοπλισμό του συστήματος έχει ληφθεί πρόνοια και για την εγκατάσταση ενσωματωμένης σίτας. Επίσης υπάρχει η δυνατότητα της πλήρης συσκότισης διαμέσου του σφραγίσματος όλων των αρμών.
Εν όψη του ότι το πλάτος οδηγού είναι 60μμ και το βάθος εγκατάστασης 150μμ το καθιστά ιδανική επιλογή για έργα με περιορισμένο χώρο. Η λειτουργία του συστήματος δεν απαιτεί πρόνοια για κουτί οροφής δίνοντας την ευκαιρία εφαρμογής του μεταγενέστερα και κάλυψη όλου του ανοίγματος από πλάκα σε πλάκα. Οι πλευρικές κάσες έχουν περιοριστεί στα 18,5μμ πλάτος μεγιστοποιώντας έτσι την οπτική γωνία.
Ό έλεγχος της ηλεκτροκίνησης δύναται να είναι διαμέσου διακόπτη στον τοίχο η τηλεχειριστηρίου.
Τεχνικές Προδιαγραφές
| Τεχνικά Χαρακτηριστικά | |
| Μέγιστο πλάτος φύλλου | 1200 mm |
| Μέγιστο ύψος φύλλου | 5000 mm |
| Μέγιστο βάρος φύλλου | 200 Kg |
| Βάθος εγκατάστασης | 150 mm |
| Χώρος παρκαρίσματος | 225 mm per sash |
| Υλικά πληρότητας | Louver, Glass, Sheet Metal, Aluminium Composite Panel, HPL, Fiber Cement, Wood, Ceramic |
| Χώρος για υλικά πληρότητας | 4 / 10 mm |
| Βάθος φύλλου | 60 mm |
| Ορατό πλάτος φύλλου | 11.5-28 mm |
| Βάθος κάσας | 60 mm |
| Ορατό πλάτος κάσας | 18.5 mm |
| Ηλεκτρική κίνηση | Available |
| Τάση μοτέρ | 24 V(DC) |
| Ρεύμα | 1.5-3 A |
| Χειροκίνητη Κίνηση | Available |
| Χειροκίνητο σύστημα κλειδώματος | Available |
| Συσκότιση | Available |
| Σίτα | Available |
| Τύπος σφραγίσματος | Gaskets, Nylon Brush |
